* 能带（Energy Band）*是固体物理学中描述电子在晶体中运动时能量分布的核心概念，是理解材料导电性（如导体、半导体、绝缘体）的基础。以下从定义、形成原理、分类及应用等方面详细解析：
一、能带的定义与本质
- 定义：
能带是晶体中电子能量在波矢空间（k 空间）中的连续分布范围，反映了电子在周期性晶格势场中运动时的能量状态。 - 本质：
- 晶体由大量原子周期性排列而成，原子的电子轨道（如 s、p、d 轨道）在晶体中相互交叠，形成一系列准连续的能量状态，这些能量状态的集合即为能带。

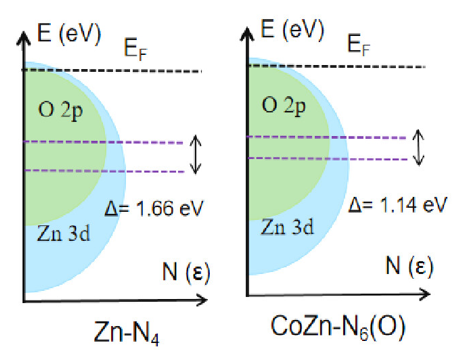

- 每个能带对应特定的电子运动状态（如价带、导带），能带之间的能量间隔称为带隙（Band Gap），带隙宽度决定了材料的导电特性。
二、能带的形成原理
量子力学基础
- 根据薛定谔方程，电子在周期性势场中的波函数可表示为布洛赫波（Bloch Wave），其能量满足周期性边界条件，形成离散的能带结构。
- 能带的能量范围由原子轨道的交叠程度决定：轨道交叠越显著（如金属中的 s 轨道），能带越宽；轨道交叠越弱（如绝缘体中的内层电子轨道），能带越窄。
能带与能级的关系
- 孤立原子：电子能量为分立的能级（如 1s、2s、2p 等）。
- N 个原子组成的晶体：原本孤立原子的每个能级会分裂为 N 个彼此能量接近的准连续能级，形成一个能带。
- 例：2 个钠原子的 3s 能级分裂为 2 个能级；N 个钠原子的 3s 能级则形成一个包含 N 个能级的能带（导带）。
三、能带的分类
根据电子填充状态和能量位置，能带主要分为以下几类：
1. 价带（Valence Band）
- 定义：
填充价电子的最高能带，通常是电子能量较低的能带。 - 特点：
- 在绝对零度下，价带被电子完全填满（绝缘体和半导体）或部分填满（金属）。
- 对于绝缘体和半导体，价带顶（VBM，Valence Band Maximum）是价带的最高能量位置。
2. 导带（Conduction Band）
- 定义：
未被电子填充的最低能带，电子进入导带后可自由运动，形成电流。 - 特点：
- 导带底（CBM，Conduction Band Minimum）是导带的最低能量位置。
- 金属的导带与价带部分重叠（无带隙），因此室温下存在大量自由电子。
3. 禁带（Forbidden Band）
- 定义：
价带与导带之间的能量间隔，又称带隙（Band Gap, Eg），电子无法占据该能量范围。 - 分类：
- 绝缘体：带隙宽（Eg > 3 eV），如金刚石（Eg ≈ 5.5 eV），电子难以从价带跃迁至导带，导电性极弱。
- 半导体：带隙较窄（0 < Eg < 3 eV），如硅（Eg ≈ 1.1 eV）、锗（Eg ≈ 0.67 eV），温度升高或掺杂可激发电子跨越带隙，导电性显著增强。
- 金属：价带与导带重叠（Eg = 0），如铜、铝，电子可自由移动，导电性极强。
4. 其他能带
- 杂质带（Impurity Band）：
半导体中掺杂原子（如硅中掺磷）引入的局域能级，低温下可形成窄能带，参与导电。 - 表面态能带：
晶体表面原子周期性破坏，形成局域能级，可能在禁带中形成表面态能带（如半导体表面的肖特基势垒）。
四、能带理论的应用
材料导电性分类
- 通过带隙宽度判断材料类型（金属、半导体、绝缘体），指导电子器件设计（如晶体管、太阳能电池）。
半导体技术
- 掺杂效应：
- n 型掺杂（如硅中掺磷）：引入施主能级，电子进入导带，导带电子为主要载流子。
- p 型掺杂（如硅中掺硼）：引入受主能级，价带空穴为主要载流子。
- PN 结与二极管：利用 p 型和 n 型半导体界面的能带弯曲，实现单向导电性。
光电子学
- 发光原理：半导体中电子从导带跃迁回价带时释放能量，产生光子（如 LED）。
- 光电效应：光子能量超过带隙时，价带电子被激发至导带，产生光电流（如太阳能电池）。
新型材料研究
- 拓扑绝缘体：表面存在无带隙的导电能带，而内部为绝缘态，用于量子计算和低功耗电子器件。
- 二维材料（如石墨烯）：导带与价带在 K 点接触形成 “狄拉克锥”，电子表现为无质量狄拉克费米子，导电性优异。
五、能带的研究方法
理论计算

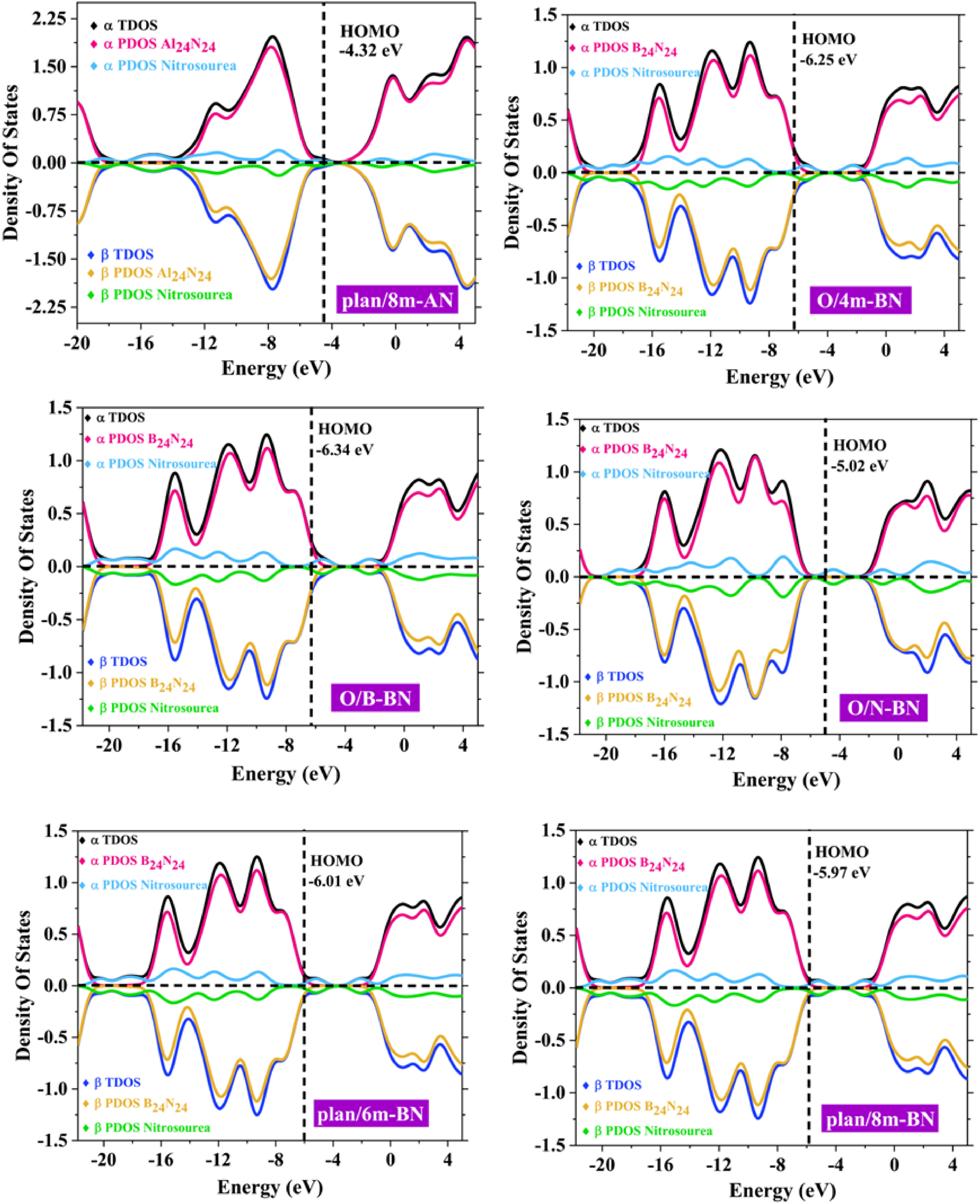

- 密度泛函理论（DFT）：通过量子力学计算预测材料的能带结构（如 VASP、Quantum ESPRESSO 等软件）。
- 紧束缚模型（Tight-Binding Model）：简化计算，适用于分析原子轨道交叠对能带的影响。
实验测量
- 角分辨光电子能谱（ARPES）：利用光电子发射直接测量电子能量与动量的关系，获取能带结构。
- 光学光谱：通过吸收光谱、反射光谱推断带隙宽度和电子跃迁特性。
- 电输运测量：通过电阻率、霍尔效应等间接反映导带电子浓度和迁移率。
总结
能带理论是连接原子微观结构与材料宏观性质的桥梁，通过分析能带分布、带隙宽度和载流子状态，可解释材料的导电性、光学特性和热输运行为，并为半导体器件、新能源材料和量子功能材料的设计提供理论基础。
